PrimoCADArrange

这是autodesk官方的对齐和均布插件，支持多种一键多对象的对齐和分布 ，经测试PrimoCADArrange向下支持到cad2014版本。

HH-均匀填充插件

本人自己通过deepseek协助做的lisp脚本做的均布脚本，这在cad原生软件中是个欠缺。可以较好的将一个对象放在另一个大对象中平均分布多个。支持圆形和矩形。

首先将脚本放在cad安装目录的support目录下，然后在cad中运行appload加载此脚本，再运行hh启动命令，按照提示即可。在圆形和矩形面积中效果不错，不规则图形中尚有欠缺。

链接：autocad插件

当使用inventor2018导入一个别人发过来的stp文件，需要在三维中对一些尺寸进行标注，发现基线标注正常，但是圆和曲线不能识别边线。

stp是一种跨3d设计软件的通用文件交换格式，也就是说不同的人使用不同的3d设计软件，A使用solidworks，B使用inventor，C使用coreo，D使用freecad，但是互相格式并不能互通，于是就使用stp做为交换的桥梁格式。

所以我收到这个文件应该是别的软件生成的，由于stp格式只包含了最终的实体，没有草图，所以对一些简易线条可以认识，对于曲线等合并后的实体就识别不行，这大概就是这里标注不能识别的原因。

经过搜索，autodesk公司出过一个官方的插件叫特征识别(Feature Recognition)，用以在操作stp时可以增强对实体的识别，进而可以在inventor中正常使用。

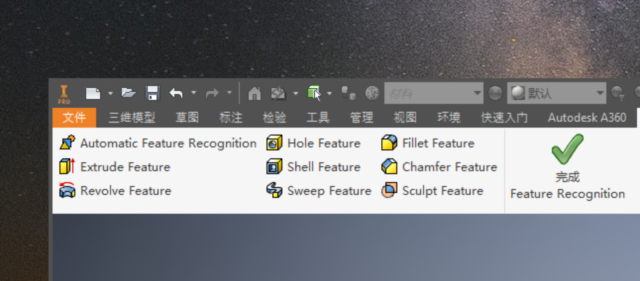

在autodesk公司官方上找到了这个工具，下载安装后重新打开stp文件，另存一份inventor格式的xxx.ipt文件，重新打开这个ipt文件，弹出一个对话框，是否使用特征识别，点是，然后在如下界面点自动识别(Automatic Feature Recognition)：

点完成，此时经过此工具的转化，当前文件的大多数实体都可以被inventor正常识别，标注问题也已解决。
